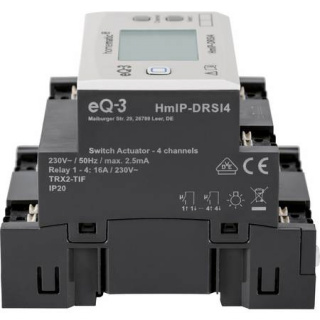

Homematic IP Schaltaktor für Hutschienenmontage 4-fach

Artikelnummer: 154431A0

Der HmIP-DRSI4 ist für die DIN-Hutschienenmontage in der Haus- oder Unterverteilung vorgesehen. Er kann auf vier Kanälen eine Gesamtlast bis 64 A ansteuern. Zusätzlich bietet er vier universell nutzbare Schalteingänge.

Kategorie: Schaltaktoren


€ 149,95

inkl. 16% USt. , versandfreie Lieferung

UVP des Herstellers: € 149,95
bestellbar


Der Funk-Schaltaktor ist zentral und universell für die Ansteuerung von verschiedenen Lasten mit bis zu 16 A (Ohmsche Last) je Kanal einsetzbar und bietet darüber hinaus vier Schalteingänge, die als Taster-, Schalter oder Sensorinterface einsetzbar und mit anderen HmIP- und HmIP Wired-Geräten verknüpfbar sind. Die Eingänge sind auch für 230-V-Taster nutzbar, so dass der Aktor auch als Ersatz für einen Stromstoßschalter eingesetzt werden kann.

Der Schaltaktor verfügt über ein Display, das den Zustand der Ein- und Ausgänge sowie weitere Informationen übersichtlich darstellt.


Smart Home Protokoll: BidCos
Spannungsversorgung: 230 V
Hersteller: eq-3
Schutzklasse: IP20
Smart Home Sytem: Funk System
Versandgewicht: 0,32 Kg
Versorgungsspannung 230 V
Stromaufnahme 64000 mA
Leistungsaufnahme Ruhebetrieb 0,28 W
Leitungsquerschnitt 1,5 - 2,5 mm²
Leitungsart starr und flexibel
Schutzart IP20
Umgebungstemperatur -5 bis +40 °C
Abmessungen (H x T) 90 x 69mm
Funk-Frequenzband 868,0 - 868,6
869,4 - 869,65 MHz
Funk-Freifeldreichweite 190m
  • 4-Kanal-Schaltaktor, für bis zu 16 A Last je Kanal bzw. Gesamtlast von bis zu 64 A
  • Geringer Standby-Stromverbrauch (nur 280 mW Leistungsaufnahme)
  • Robustes Gehäuse für die normgerechte DIN-Rail-/Hutschienenmontage auf Tragschiene TS35 gemäß EN 60715, Montagebreite 4 TE
  • Schraublose Klemmen für einfache Verdrahtung
  • LC-Display:
    • Zeigt den Zustand der Eingänge und Ausgänge
    • Anzeige des DutyCycle des Aktors - vor allem in Konfigurationsphasen wichtig
    • Anzeige der Temperatur im Geräteinnern
    • Kommunikationsanzeige (Empfang und Senden von Funktelegrammen): wirksames Kontrollinstrument bei Konfiguration und Störungen
  • Zusätzliche 230-V-Eingänge, dadurch Ersatz von Stromstoßschaltern möglich
  • Vier vollwertige Eingangskanäle:
    • Konfigurierbar als Taster-, Schalter- oder Sensorinterface (230 V Potentiale)
    • Mit anderen HmIP- oder Homematic IP Wired-Geräten (via Homematic IP Wired Access Point/CCU3) verknüpfbar
  • Direkte Bedienung am Gerät zum Testen der Installation bzw. Verknüpfungen durch Channel- und Select-Tasten
  • Der Betrieb erfordert die Anbindung an eine der folgenden Lösungen:
    • Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-Service
    • Zentrale CCU2/CCU3 mit lokaler Bedienoberfläche WebUI bzw. Homematic Funkmodule für Raspberry Pi
  • 1x Homematic IP Schaltaktor, 4-fach HmIP-DRSI4
  • 1x Bedienungsanleitung

Bedienungsanleitung
